video e foto


Video e foto esemplificativi di alcuni progetti realizzati





  • Magazzino automatico JEKO17

    Sistema di movimentazione semplice ed economico per magazzino automatico

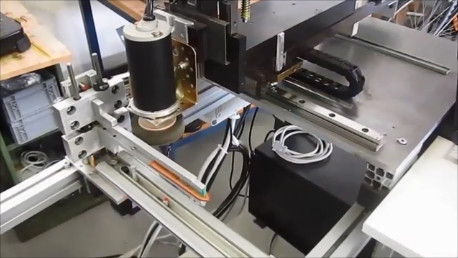

  • Apparato per  la finitura nella lavorazione manuale della pelle.


    La macchina spazzolatrice e’ una macchina realizzata per la spazzolatura dei bordi di cinturini in pelle. Il percorso di spazzolatura e’ realizzato su disegno del cinturino stesso. Una serie di parametri permettono la modifica del percorso per ottimizzare il risultato spazzolato secondo le aspettative del cliente. E’ una macchina a 7 assi interpolati gestiti da controller CNC+PC di interfaccia. 3 assi X-Y-Z gestiscono il percorso della spazzola. 4 assi di servizio per carico/presa/scarico ciclo con doppia spazzolatura (reversibile) 10”.

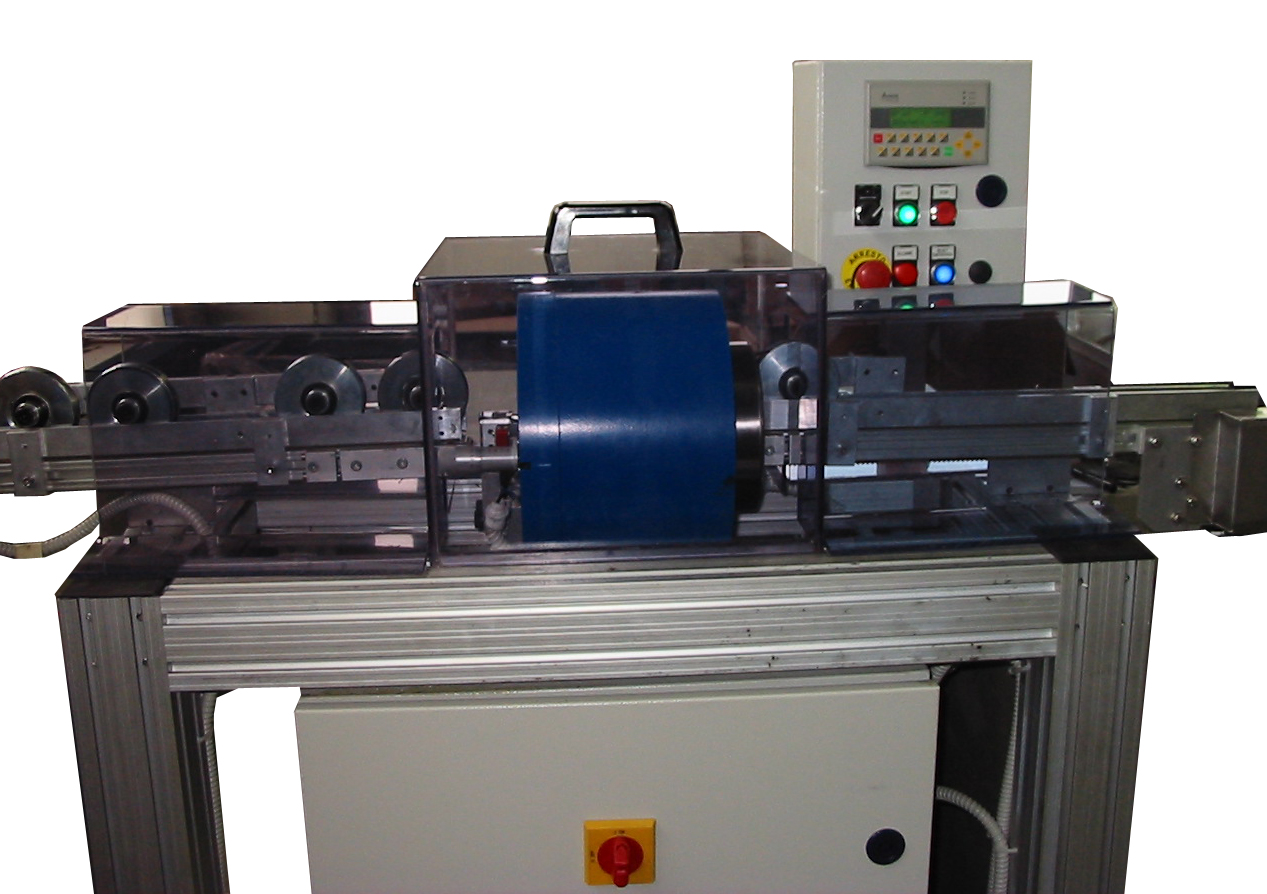

  • CRIMPATURA TUBO ARIA

    Macchina automatica per la crimpatura (chiusura) dei raccordi (testa/coda diversi) per i tubi per il gonfiaggio dei pneumatici.

    Il tubo sui cui estremi sono montati i raccordi con attrezzature semiautomatiche, viene introdotto nel canale di ingresso della macchina, il tubo viene trasportato dentro la pressa nella posizione corretta e quindi pressato il primo raccordo, quindi il tubo avanza, si mette nella posizione di coda dove viene pressato il secondo raccordo, quindi alla fine scaricato in un contenitore.

    La macchina ha i due canali, ingresso e uscita comandati da motori stepper e la pressa da una centralina idraulica.

    Un PLC con HMI Touch screening gestisce tutta l'operatività della macchina.

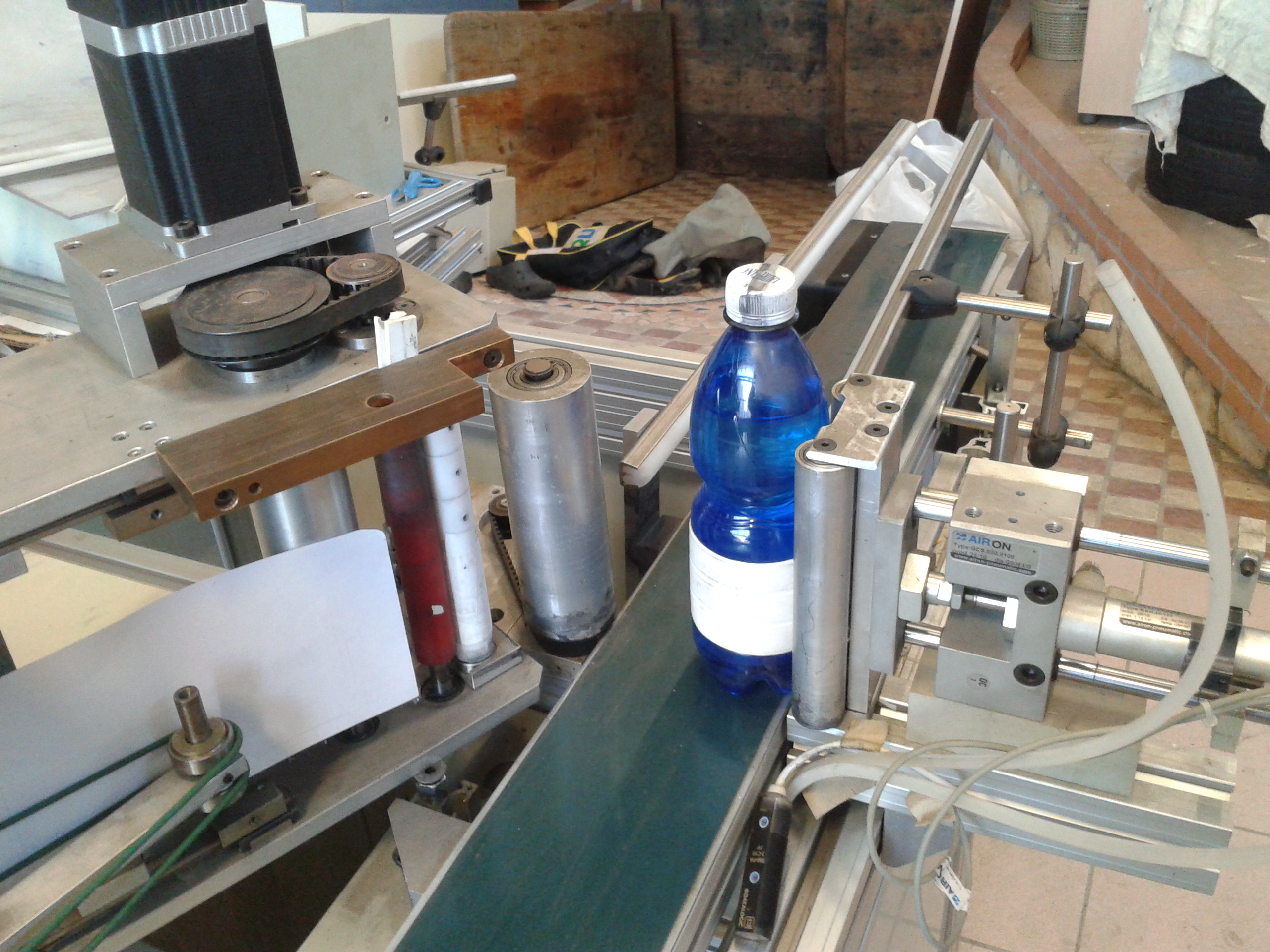

  • MACCHINA ETICHETTATRICE


    Questa macchina esegue l’applicazione di etichette autoadesive su contenitori rotondi quali lattine bottiglie e altro.

    L’etichetta e’ prodotta su carta autoadesiva a foglio, questa viene caricata a pacco su un caricatore (mettifoglio), estratto dal basso una etichetta alla volta, esegue il taglio di spellatura. Infine divisa l’etichetta dal supporto e applicata al contenitore.

    Una serie di motori stepper e comandi pneumatici eseguono tutte le operazioni automaticamente.

    Un PLC + HMI di interfaccia gestiscono tutta l'operatività della macchina

    Cicli da 10pezzi/minuto.
